系統描述
垃圾氣力管道輸送系統是一種高效、智能、衛生的全自動密閉垃圾收集方法，目前在國內的應用范圍十分有限，但在歐洲城市新建區及衛星城、世博會、體育運動村等大型城市發展區較為普遍使用，西班牙、葡萄牙兩國使用氣力管道輸送生活垃圾的普及率都已達到10%-20%，在亞洲的應用主要集中在日本、新加坡和香港。目前全球共有近千套垃圾氣力管道輸送系統在投入使用。這種系統對提高環境質量的作用已逐漸被認同。
垃圾被丟入可回收或者不可回收投放口內（分為室內投放口與室外投放口），電腦程序控制清空輸送壓縮過程，運行時風機產生真空負壓，垃圾以70公里/小時的速度，通過密閉的管道網傳輸，將垃圾抽吸到收集中心。每次清空一類垃圾。垃圾被導入相應類別集裝箱內，裝滿后有專用的密閉鉤臂卡車運走。傳送垃圾的氣流經過除塵、除臭過濾清潔，達到環保標準后排出。這套系統還可以通過增設特殊大型投放口或特種物料投放口，實現多種垃圾分類。系統組成主要有：垃圾投放口、輸送管道、吸氣閥、排放閥，控制閥、垃圾收集分離中心、垃圾壓縮中心、智能控制系統等。
城市垃圾
城市垃圾負壓密閉管道輸送收集系統用于替代傳統的人工垃圾投放收集裝置，該系統為全封閉運行，采用羅茨真空泵或高壓離心風機為系統動力源，產生的垃圾通過埋于地面下的管徑為DN200-500 的輸送管道進行輸送；管道內的垃圾來自于地面上的若干個封閉式垃圾投料箱，該投料箱與常規投料箱類似為封閉式可以通過頂部或側面的活動門進行垃圾的投放；但該投料箱內部采用光電或重力檢測裝置對所投放的垃圾量進行判斷是否立即輸送或按照預定時間進行輸送，該投放裝置上亦可由投放人員進行按鈕選擇立即輸送或由系統默認定時定量輸送；由于垃圾具備可回收與不可回收兩種，因此可以根據投放處的信號判斷是何種成分垃圾，如果是可回收垃圾則自動輸送至可回收分離器終端，如果是不可回收則自動輸送至不可回收分離器終端；上述分類也可以通過直接安裝于地面的兩種可回收與不可回收投放口進行獨立專用管道輸送至相對應的分離器終端；在物料分離過程中由于會有氣固兩相流進行分離因此系統中的氣體的異味如果直接排放將會影響空氣環境，系統運行中產生的末端排氣可以進行廢氣收集與過濾，使得排放的空氣達標符合排放標準；終端分離器產生的蓬松狀態的或散裝的垃圾通過閥門卸出后由于體積較大，因此該分離器底部配備有專用的液壓式垃圾擠壓機，分離出來的垃圾在進入到擠壓機后，擠壓機會根據進入量會定期進行擠壓，其瞬間產生的擠壓力可達200-500T，可以將蓬松狀態的物料濃縮至原有體積的五分之一，當該擠壓機容量裝滿時可以通過程序發出報警提醒通知相應工作人員進行卡車的裝車。
該系統除垃圾投放口外其余裝置均可位于地面下，終端垃圾壓縮房可以位于地下室內以減少噪音排放與占用地面空間，系系統描述地面上的若干個垃圾投放點通過管道輸送至地面下的垃圾收集箱進行分離并壓縮可回收與不可回收垃圾投放后的區分收集分離并壓縮統的噪音源10 米內最大噪音排放為≤70dB，且為瞬間或非連續性產生。系統運行功率消耗為智能型可以根據垃圾投放量的多少或開啟投放口數量的多少進行風機動力系統的起?；騽?dòng)力系統的優化分配以節約能源；上述系統可以收集1 km2 以上范圍內所產生的垃圾，投料口數量可以多達上百個，系統運行操作維護人員僅需2 人即可。

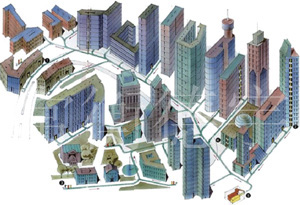

地面上的若干個垃圾投放點通過管道輸送至地面下的垃圾收集箱進行分離并壓縮

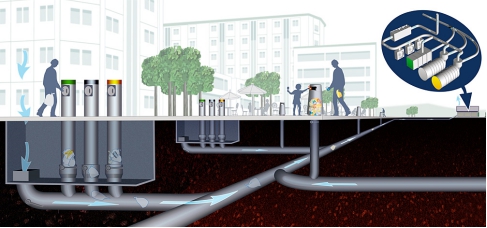

可回收與不可回收垃圾投放后的區分收集分離并壓縮

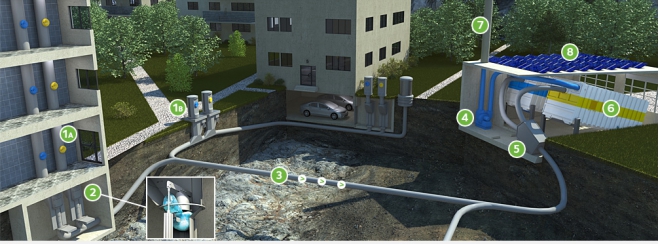

投放垃圾均通過埋設于地面下的輸送管網進行全程密閉傳輸
l 小區垃圾輸送
小區內地面上垃圾投放口，室內垃圾投放口，樓層內垃圾投放口的若干個投放點均通過埋設于地面下若干輸送管線輸送至地下室的集中收集點，并最終進行垃圾的分離、歸類與壓縮。

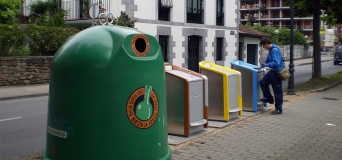

地面上的垃圾投放箱，區分所投放物料的種類，便于末端收集系統的歸類收集。
垃圾輸送與傳統手工垃圾收集對比
垃圾輸送的優點：
（1）環境優雅：氣力輸送系統垃圾完全密閉收集與運輸，可以使整個區域環境得到有效改善。小區內可取消手推車、垃圾桶、垃圾箱房等傳統的收集工具與設施，有效的減少了二次污染。系統能基本避免人力車等垃圾運輸工具穿行于居住區，有利于保持清爽的居住環境。（2）清運及時：氣力輸送系統可通過設在投放口的感應設備顯示垃圾的貯存狀況及時調整清理次數，避免垃圾外溢。（3）占地較小：收集管道設置在管道溝內，垃圾收運管道設置在地下，可有效減少垃圾箱房等占地面積。（4）交通量少：通過管道將垃圾輸送到收集中心，減少了垃圾車在小區內的運輸，能有效的減少重型卡車對小區居民的影響，減少空氣污染、降低噪音。（5）條件改善：氣力輸送系統全自動運行，顯著降低垃圾收集勞動強度，提高收集效益，優化環衛工人勞動環境。（6）系統靈活：氣力輸送系統有多種系統形式，可靈活應對不同的功能要求。垃圾投放口設在用戶附近地點，投放便利。垃圾收集過程在密閉管道及收集中心內完成，不受任何天氣的影響。整個系統自動運行，可靠性能高，可全天候工作。
該系統可以運用于政府辦公大樓、大型體育場館、博物館、大型商業活動中心、大型游樂場、景區公園、機場及高檔小區等場合；使用該系統后地面可以告別手推或機動垃圾車收集輸送垃圾的歷史，告別時聞地面垃圾箱內散發出的陣陣異味，告別垃圾箱周圍蒼蠅飛舞的場景；真正達到了當前所倡導的低碳、環保、節能、系統讓生活更美好的理念！
